Implementación del cluster OpenMosix

Conociendo la terminología básica sobre clusters y habiendo formulado un diseño específico con OpenMosix, ahora se plantea la forma en que se lleva a cabo la implementación.

Instalación de los nodos

De una forma práctica, en este capítulo se explica la instalación de Suse Linux 9.0 de forma breve, puesto que se hace mayor énfasis en la instalación de OpenMosix.

Descripción de particiones del disco duro:

Los nodos con los que se trabajó son compartidos, es decir se utilizan tanto en ambientes Windows como en Linux y no son de uso exclusivo del cluster. En cada nodo se tiene instalado Windows XP Profesional, Suse Linux 9.3 Profesional y se instaló Suse Linux 9.0 Profesional para configurar el cluster OpenMosix, todo en un mismo disco duro, particionado de la siguiente forma para el nodo maestro y de manera similar para los nodos esclavos:

80 GB con Windows XP Profesional SP2 con un sistema de archivos NTFS.
1 GB con swap (Memoria de intercambio virtual) para Linux.
30 GB con Linux Suse 9.3 Profesional con un sistema de archivos reiserfs.
6 GB con Linux Suse 9.0 Profesional con un sistema de archivos reiserfs.

Se muestra con mayor detalle esta configuración con ayuda del comando fdisk:

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# fdisk -l
   Device Boot    Start       End    Blocks   Id  System
/dev/hda1   *         1     10199  81923436    7  HPFS/NTFS
/dev/hda2         10200     10329   1044225   82  Linux swap
/dev/hda3         10330     13853  28306530   83  Linux
/dev/hda4         13854     14592   5936017+  83  Linux

Las primeras tres particiones son de uso particular de los usuarios de las computadoras utilizadas, la cuarta partición es la que se usa para la instalación y configuración de OpenMosix.

Instalación de Suse 9.0

Se hace la instalación estándar a través de red con el CD número uno de instalación y la herramienta de instalación y administración Yast la cual nos guiará haciendo las particiones necesarias, y se instalan los módulos de los controladores necesarios según el hardware con el que se cuenta; se utiliza como fuente de instalación el espejo (mirror) http://linux.iingen.unam.mx, donde se cuenta con los archivos fuente de instalación; también se puede hacer ésta con los 5 CDs de instalación de Suse 9.0.

Configuración de la red

Se hizo una configuración estática de direcciones IP, mascara de red, gateway y DNS para una red privada; en este caso, la configuración elegida fue de uso exclusivo del cluster, pues los usuarios de estos equipos no la usan para acceso a recursos de red, como impresiones, trabajo en grupo o Internet.

Actualizaciones (patchs) del sistema

La actualización de los paquetes instalados se hace utilizando la herramienta YOU (Yast On Line Update), necesario para mantener seguro el sistema. Esta actualización se hace también por medio de la red del espejo mencionando.

Configuración de los nodos

En los nodos esclavos sólo se instala el kernel OpenMosix, las User Lan Tools y se configuran los nodos para que arranquen en nivel 3 (multiusuario sin modo gráfico) para mejorar el rendimiento de éstos en el cluster, pues no necesitan un ambiente gráfico para las aplicaciones de ventanas.

En el nodo maestro se instala el kernel OpenMosix, las User Lan Tools y las herramientas adicionales de administración y monitoreo (OpenMosixView); se configura para que arranque en nivel 5 (modo gráfico) y poder aprovechar las herramientas de monitoreo.

Compilación del kernel OpenMosix

Ésta es la parte central del trabajo. Aquí se describe la forma de instalar el kernel o núcleo con el que funciona OpenMosix.

Comenzamos con la instalación del kernel openmosix-kernel-source-2.4.24-OpenMosix2.i386.rpm que soporta el sistema de archivos MFS.

Se instalan los archivos fuente de OpenMosix con los parches incluidos, los cuales aún no están compilados:

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# rpm -ivh OpenMosix-kernel-source-2.4.24-OpenMosix2.i386.rpm

El código fuente al instalar este rpm, lo coloca en /usr/src/linux-2.4.24-OpenMosix2, por lo que hay que cambiarse a esa ruta.

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# cd /usr/src/linux-2.4.24-OpenMosix2

Es en este momento cuando se procede con la compilación del kernel OpenMosix, limpiando los archivos de código objeto obsoletos que pudieran encontrarse:
```
[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# make mrproper
```
Se configuran las opciones de compilación del kernel basándose en el archivo de configuración de un kernel de Suse 9.0 precompilado, es decir, con el que ya se está trabajando, pues en este archivo se listan todos los módulos para que nuestro nodo funcione adecuadamente.
```
[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# make xconfig
```
Se personaliza de acuerdo al hardware con el que se cuenta, y si es necesario, se quitan los módulos del hardware con el que no se cuenta y se asegura que se encuentren seleccionados los módulos del hardware de los equipos utilizados (figura ).

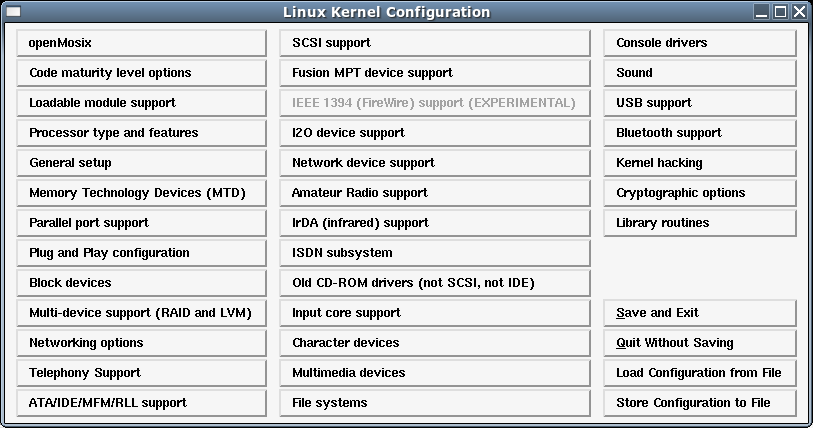

Figura: Configuración del kernel OpenMosix
Se habilita el trabajo del kernel con OpenMosix y el Sistema de archivos OpenMosix File-System ().

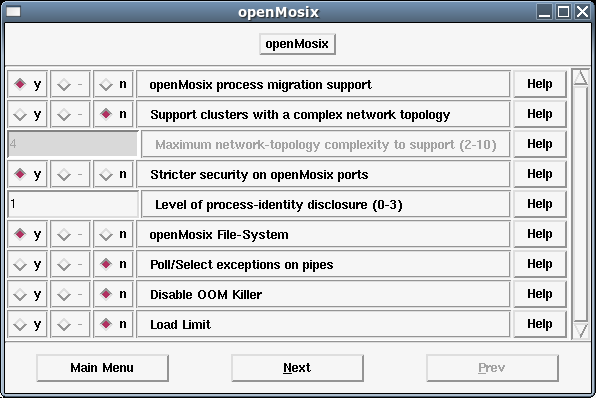

Figura: Configuración de OpenMosix
Se resuelven las dependencias de todos los módulos seleccionados para compilarse en el kernel.
```
[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# make dep
```

Se crea(compila) el rpm del nuevo kernel con OpenMosix.

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# make rpm

Instalación del kernel

Una vez compilado el kernel se comienza con su instalación.

Se instala el rpm creado con el siguiente comando:

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# rpm -ivh /usr/src/packages/RPMS/i586/kernel-2.4.24OpenMosix2-1.i586.rpm

Se crea el initrd para el kernel OpenMosix compilado, necesario para el correcto arranque del sistema.
```
[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# mkinitrd
```

Se configura Grub (Sistema gestor de arranque de Suse 9.0) para arrancar con el nuevo kernel OpenMosix, con una configuración como la siguiente en el archivo /boot/grub/menu.lst.

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
title Cluster OpenMosix 2.4.24
kernel (hd0,3)/boot/vmlinuz-2.4.24-OpenMosix2 root=/dev/hda4\
	vga=0x31a splash=silent desktop hdc=ide-scsi hdclun=0 showopts
initrd (hd0,3)/boot/initrd-2.4.24-OpenMosix2

Se agrega la siguiente línea al archivo /etc/fstab para dar de alta el sistema de archivos MFS, tomando en cuenta que el directorio /mfs ya fue creado anteriormente:
```
[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# vi /etc/fstab

mfs_mnt         /mfs            mfs     dfsa=1          0 0
```

Instalación de las User Land Tools

Una vez instalado el kernel se procede a instalar las herramientas de administración User Land Tools; como requisito, es necesario tener instaladas las librerías ncurses, contenidas en los CDs de instalación de Suse 9.0.

Se crea el rpm, que es equivalente a compilar las Herramientas de Administración (User Lan Tools), y para esto nos cambiamos al directorio /usr/src:
```
[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# cd /usr/src/
```

Se crea una liga simbólica, necesaria para la correcta compilación de estos códigos fuente.

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# ln -s linux-2.4.24-OpenMosix2 linux-OpenMosix

Nos cambiamos al directorio donde se tienen el código fuente de las User Land Tools.

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# cd /root/srcCluster/toolsOM

Se construye el rpm, equivalente a compilar las librerías, y de esta manera se resuelven dependencias entre paquetes.

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# rpmbuild --rebuild OpenMosix-tools-0.3.6-2.src.rpm

Se instala el rpm creado.

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# rpm -ivh /usr/src/packages/RPMS/i586/OpenMosix-tools-0.3.6-2.i586.rpm

Instalación de OpenMosixView

Instaladas las herramientas de usuario, se procede a instalar las herramientas de monitoreo OpenMosixView:

Instalación por medio del paquete rpm.
```
[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# cd /root/srcCluster/toolsOM
# rpm -ivh openmosixview-1.5-redhat90.i386.rpm
```
Esta versión precompilada se obtuvo del sitio de internet http://www.openmosixview.com/ donde es mantenido este proyecto.

Configuración de OpenMosix

Después de terminar con la instalación del kernel y de las herramientas, procedemos a configurar el cluster.

Se configura el archivo /etc/openmosix.map en el cual se listan los nodos pertenecientes al cluster, para esto, se necesita editar este archivo y agregar a la lista cada uno de los nodos, quedando de la siguiente forma:
```
[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# vi /etc/openmosix.map

1	192.168.1.1	1
2	192.168.1.2	1
3	192.168.1.3	1
4	192.168.1.4	1
```
Como se observa, la primera columna enumera las direcciones IP de los nodos que pertenecen al cluster (columna dos) y la última columna indica el número consecutivo de nodos que pueden pertenecer al cluster, pudiendo con esto hacer abreviaciones de configuración, es decir, la configuración anterior podría haberse escrito de la siguiente manera:
```
[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# vi /etc/openmosix.map

1	192.168.1.1	4
```

Prueba mínima de funcionamiento

Una vez terminada la configuración del cluster, sólo resta hacer una prueba de funcionamiento. Con el siguiente script en bash shell podemos hacer esta prueba. El funcionamiento de esta se basa en la ejecución de 10 tareas simultaneas. El programa no tiene ningún fin práctico, sólo es para probar la migración de los procesos en el cluster.

Para ejecutar el siguiente script, se escribe este código en un archivo llamado pruebaOM.sh y se ejecuta.

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
#!/bin/bash
#-------------------------------------------------------
# DESCRIPCION: Script que lanza 10 tareas simultaneas.
# Cada tarea itera en un ciclo doble de 10000 unidades.
# El objetivo es probar que el cluster esta migrando las
# tareas a los demás nodos
#-------------------------------------------------------

for x in 1 2 3 4 5 6 7 8 9 10
do
   awk 'BEGIN {for(i=0;i<10000;i++)for(j=0;j<10000;j++);}' &
done

Para poder observar si los procesos están migrando, se utiliza el comando mosmon:

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# mosmon

Instalación de los compiladores

Ahora se describe la instalación del compilador Intel, recordando que ya tenemos el compilador de código libre GNU/GCC, y que sin él no habríamos podido compilar los paquetes antes mencionados. Cabe mencionar que además del compilador comercial Intel existen otros como LAHEY y Portran Group.

Se instala el compilador de Intel debido a que es el que adquirieron investigadores del instituto, al observar algunas ventajas de este sobre GNU/GCC, LAHEY y el de Portran Group.

Compilador Intel

Una vez obtenido este compilador se descomprime el paquete l_fc_p_9.0.021.tar.gz:

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
linux:~/Intel # gunzip l_fc_p_9.0.021.tar.gz
linux:~/Intel # tar -xvf l_fc_p_9.0.021.tar
linux:~/Intel # cd l_fc_p_9.0.021

Para obtener detalles sobre el producto y la instalación leemos el manual de instalación.

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
linux:~/Intel/l_fc_p_9.0.021 # more INSTALL.txt

Ahora se comienza con la instalación.

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
linux:~/Intel/l_fc_p_9.0.021 #./install.sh

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.6]
======================================================
"Welcome to Installation"
Please make your selection by entering an option:
1. "Intel(R) Fortran Compiler 9.0 for Linux*" - install
        1a. Readme
        1b. Release Notes
        1c. Installation Guide
        1d. Product Web Site URL
        1e. Intel(R) Support Web Site URL
x. Exit.
Please type a selection  :   1
========================================================
Please select an option to continue:
        1. Proceed with Serial Number to install and register.
	 [Recommended]
        2. Provide name of an existing license file.
        x. Exit.
Please type your selection  :   2
=========================================================
Please provide the license file name with full path (*.lic)
        x.Exit
License file path  :
   /root/Intel/noncommercial_for_l_NJ24-L2HSGXXP.lic
=========================================================
Which of the following would you like to do?
1.    Typical Install (Recommended - Installs All Components).
2.    Custom Install (Advanced Users Only).
x.    Exit.
Please type a selection:   2
Which of the following would you like to install?
1. Intel(R) Fortran Compiler for 32-bit applications, Ver 9.0
2. Linux Application Debugger for 32-bit applications, Ver 9.0
x. Exit.
Please make a selection   :  1
===========================================================
Intel(R) Fortran Compiler for 32-bit applications, Ver 9.0
------------------------------------------------------------
Please carefully read the following license agreement.  Prior
to installing the software you will be asked to agree to the
terms and conditions of the following license agreement.
-------------------------------------------------------------
Press Enter to continue   :
=============================================================
Do you agree to be bound by the terms and conditions of this
license agreement? 'accept' to continue, 'reject' to return
to the main menu   :   accept
==============================================================
Processing Intel(R) Fortran Compiler for 32-bit applications,
Version 9.0
Values in [...] are the default values.
You can just hit the Enter key where you want to use the
default values.
Where do you want to install to?  Specify directory starting
with '/'. [/opt/intel/fc/9.0]: /usr/local/Intel/9.0
============================================================
Where do you want to install to?  Specify directory starting
with '/'. [/opt/intel/fc/9.0]: /usr/local/Intel/9.0
What rpm install options would you like?
[-U --replacefiles --force]:
============================================================
Intel(R) Fortran Compiler for 32-bit applications, Ver 9.0
Installing...
Installation successful.
Press Enter to continue:
============================================================
Which of the following would you like to install?
1.  Intel(R) Fortran Compiler for 32-bit applications, Ver 9.0
2.  Linux Application Debugger for 32-bit applications, Ver 9.0
x.  Exit
Please make a selection:2
============================================================
Values in [...] are the default values.
You can just hit the Enter key where you want to use the
default values.
Where do you want to install to?  Specify directory starting
with '/'. [/opt/intel/idb/9.0]: /usr/local/Intel
============================================================
Where do you want to install to?  Specify directory starting
with '/'. [/opt/intel/idb/9.0]: /usr/local/Intel
What rpm install options would you like?
[-U --replacefiles --force]:
============================================================
------------------------------------------------------------
Linux Application Debugger for 32-bit applications, Version 9.0
Installing...
Installation successful.
------------------------------------------------------------
Press Enter to continue:
============================================================
Which of the following would you like to install?
1.  Intel(R) Fortran Compiler for 32-bit applications, Ver 9.0
2.  Linux Application Debugger for 32-bit applications, Ver 9.0
x.  Exit
Please make a selection:x
============================================================
"Installation is complete "
Thank you for using Intel(R) Software Development Products,
tools for improving application performance.

Librerías Intel

Se instalan también las librerías matemáticas del compilador Intel que serán necesarias para la ejecución de uno de los programas de un investigador del Instituto de Ingeniería.

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
linux:~ \# cd Intel

linux:~/Intel # ls
l_fc_p_9.0.021      lib_Intel  link_l_fc_p_9.0.021.txt
l_fc_p_9.0.021.tar  link1.txt  noncommercial_for_l_NJ24-L2HSGXXP.lic

linux:~/Intel/lib_Intel # gunzip *.gz
linux:~/Intel/lib_Intel # tar -xvf *.tar
linux:~/Intel/lib_Intel # cd l_mkl_p_7.2.1.003
linux:~/Intel/lib_Intel/l_mkl_p_7.2.1.003 # ls
install  mklEULA.txt

Después de la lectura del manual de instalación ejecutamos el instalador.

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
linux:~/Intel/lib_Intel/l_mkl_p_7.2.1.003 # ./install

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.6]
Would you like to install the following?
Intel(R) Math Kernel Library Version 7.2.1
<<Enter>> to continue, or x to exit:
==================================================
Where do you want to extract temporary files to?
Specify directory starting with '/' [/tmp/mkl]:
===================================================
Intel(R) Math Kernel Library Version 7.2.1
---------------------------------------------------
Please read the following license agreement carefully.Prior
to installing the software, you will be asked to agree to
the terms and conditions of thefollowing license agreement.
----------------------------------------------------
Please press Enter to continue.
===================================================
se lee toda la licencia
===================================================
Enter 'accept' to continue, 'reject' to return to the
main menu: accept
====================================================
extracting......
====================================================
Where do you want to install to?
Specify directory starting with '/'.
[ /opt/intel ]: /usr/local/Intel
Installing Intel(R) Math Kernel Library Version 7.2.1...
====================================================
Note:  To uninstall the Intel(R) Math Kernel Library
Version 7.2.1 run
/usr/local/Intel/mkl721/uninstall.sh file.
Intel(R) Math Kernel Library Version 7.2.1 was
successfully installed.
Press Enter to continue.
=====================================================
<<Enter>> to continue, or x to exit: x
=====================================================

Librerías LAM/MPI

Recordemos que las librerías LAM/MPI son necesarias para compilar códigos paralelos, en el capítulo siete se harán unas pruebas con estos tipos de códigos.

La versión con la cual se trabajo es LAM 7.1.1, 19-Julio-2005.

Primero cambiarse al directorio donde se encuentra el paquete.

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# cd /root/srcCluster/LAM

Desempaquetar con el comando tar.

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# tar -jvxf lam-7.1.1.tar.bz2
# cd lam-7.1.1/

Configurar el paquete para que funcione con el protocolo TCP y compilar.

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# ./configure --with-rpi=tcp
# make

Una vez que terminó de procesar y compilar podemos instalar.

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# make install

Seguridad lógica del cluster

Un aspecto importante dentro de cualquier sistema informático es la seguridad lógica de este, y una vez instalado lo necesario para que funcione OpenMosix se procede con la configuración del firewall de los nodos, esto se hace configurando el archivo /etc/sysconfig/SuSEfirewall2.

Se edita el archivo SuSEfirewall2.

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# cd /etc/sysconfig/

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# vi SuSEfirewall2

En el apartado 10.), se cambia la línea.
```
[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
$FW_TRUSTED_NETS=""

Por:

$FW_TRUSTED_NETS="192.168.1.1/24 192.168.1.2/24\
192.168.1.3/24 192.168.1.4/24"
```
Las direcciones IP listadas son los nodos del cluster, con esto se logra una comunicación total entre los nodos con una relación de confianza y negando las conexiones entrantes a cualquier otro equipo no autorizado.

Por último es necesario reiniciar el firewall en cada uno de los nodos para que se actualicen los cambios hechos.

[fontfamily=courier,fontshape=it,fontsize=\small,baselinestretch=0.3]
# SuSEfirewall2 stop
# SuSEfirewall2 start

Para esta configuración del cluster se hace notar que se implementó un modelo de seguridad básica, pues se trabajó dentro de una red interna con direcciones IP privadas en la cual se supone no habría problemas de intrusiones. Idealmente un cluster dedicado debería de tener esta configuración en su red interna, pero si cuidar más de la seguridad del nodo maestro o nodo bastión, el cual normalmente es el que da la cara a las redes públicas.

Siguiente: Administración del cluster Subir: Implementación de un cluster Anterior: Diseño del cluster OpenMosix

Licencia: Creative Commons

Reconocimiento-NoComercial 2.5 México

JoseCC & SuperBenja, 2006-06-08
